嚴選配件，測量穩定 防護等級IP65
三重測試嚴格把關 安裝簡便，結構穩定

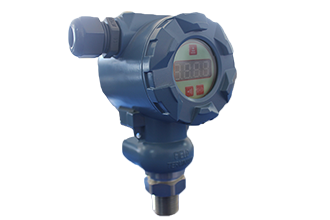

產品介紹
本變送器，采用進口高精度、高穩定性微壓芯體，經嚴格精密溫度補償，逆極性保護，壓力過載限流等信號處理，微小的差壓，風壓，流量等參數可靠的轉換成工業標準的4~20mA或0~5V信號輸出。
產品特點
1、放大電路采用進口美國BB集成芯片，寬電壓供電
2、采用進口擴散硅壓力敏感元件，先進的膜片隔離技術
3、結構小巧、安裝方便
4、防雷擊、抗干擾能力強
5、接線反向和過壓保護、限流保護
6、穩定性好、響應速度快、精度高、耐沖擊
7、帶表頭顯示，壓力顯示直觀便捷
適用現場
適用于室內，液體或氣體的壓強測量，本安防爆現場
性能參數
信號輸出多樣化
支持根據用戶需求定制
| 測量介質 | 液體或氣體 | 供電電壓 | 12～36V DC |
| 儲藏溫度 | -20～70℃ | 相對溫度 | 0～75%RH |
| 量程 | -100KPa~-0~100Mpa（中間可選） | ||
| 輸出信號 | 4～20mA， 0～5V，0～10V | ||
| 環境溫度 | -20～70℃ | ||
| 測量溫度 | -20～80℃， | ||
| 精度 | ±0.5%，±02.5% | ||
| 壓力過載極限 | 最大額定壓力150% | ||
| 安裝位置影響 | 安裝位置不影響零點 | ||
| 穩定性 | 優于±0.25%F.S/年 | ||
| 溫 漂 | ±0.75%F.S/10℃ | ||
| 大氣壓力 | 86kPa～106kPa | ||
| 負載特性 | 二線制負載R≤50Ω | ||
| 外殼 | 壓鑄合金鋁，主體結構材料：1Cr18Ni9Ti | ||
安裝事項
1、小于0.03MPa需垂直安裝，以免影響測量精度；
2、安裝過程中應使用扳手從變送器底部的六方螺帽處將變送器擰緊，避免直接旋動變送器上部造成連接線斷開。
注意事項
1、請檢查包裝是否完好，并核對變送器型號和規格是否與您選購的產品相符；
2、確認電源電壓是否正確，電源正，負與產品正負接線對應；
3、避免安裝在易磕碰位置，以免損壞產品；
4、用戶在使用時請不要自行拆卸，以免損壞產品；
5、變送器及導線應遠離高電壓，電磁干擾嚴重的地方；
6、請保存好合格證，維修時隨同產品一同返回。
售后服務
1、產品在保修期內經本廠技術檢測屬于質量問題本公司承擔全部費用；
2、請在寄回前務必把殘余的介質清理干凈，特別是對人身健康有害的物質，如腐蝕性的，有毒的，致癌的或具有輻射性的物質；
3、請保存好保修卡和合格證，維修時隨同產品一同返回；
4、如果變送器出現故障，請與我公司的售后服務取得聯系，確認問題后需要把變送器寄回本司維修時，請附帶以下信息
現場環境描述
故障現象
收貨地址與聯系方式
常見故障分析與排除
| 故障現象 | 原因分析 | 排除方法 |
| 變送器無輸出信號 | 變送器沒有供電 電源信號線接反 |
檢查電源，正常供電 重新正確接線 |
| 在壓力穩定時輸出信號不規則跳動 | 變送器外殼沒有接地 現場有強力信號干擾 沒有使用帶屏蔽功能的線纜 |
變送器完全與大地連接 使用屏蔽電纜，并且是電纜接地 |
| 變送器沒有壓力時候輸出信號錯誤 | 變送器沒有工作在其要求環境下 | 將變送器移動的合適的環境下或采取保護措施是變送器符合其工作要求 |
注：若故障現象與上面不符請與本公司技術員聯系解決。
儲存方式
變送器屬于精密儀器，應存放在干燥通風常溫的室內環境。
